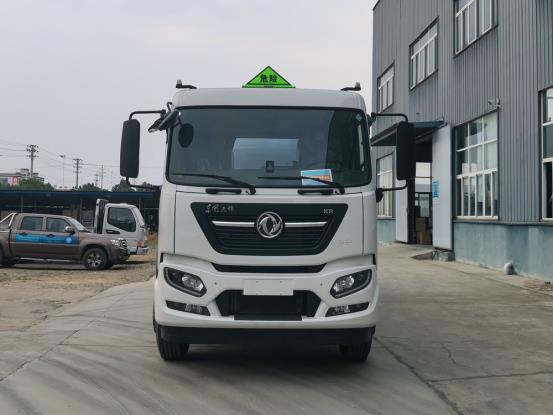

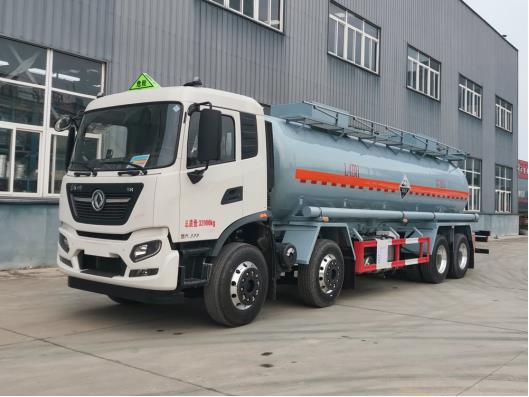

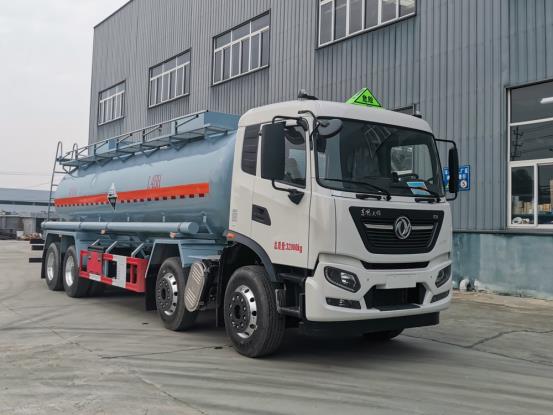

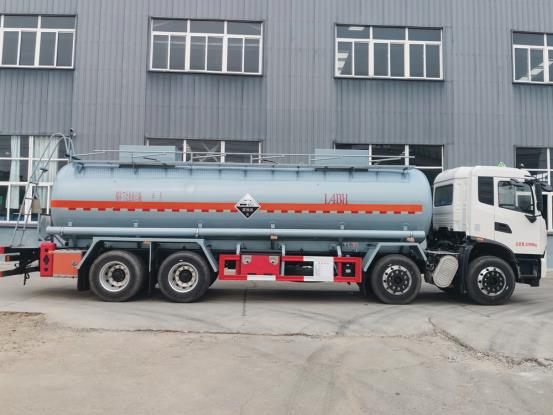

东风天锦前四后八20吨腐蚀性物品罐式运输车

东风天锦前四后八20吨腐蚀性物品罐式运输车

整车型号：HTT5320GFWDF6（腐蚀性物品罐式运输车）AT型，八类

总质量：32000kg   额定质量：19200kg   整备质量：12670kg

整车尺寸：11400mmx2550mmx3450mm

罐体容积：19m³；有效容积18.11m³；装运介质最大密度：1.060吨每立方米

轴距：1995mm+4350mm+1350mm

底盘型号：DFH1320E（国Ⅵ）

前轮距：1998/1998, 2015/2015, 2030/2030 后轮距：1860/1860, 1880/1880

前后悬：1400/2305    轴荷：6500/6500/19000（二轴组）

可装载介质：硫酸、盐酸（氢氯酸）、氢氧化钠溶液（液碱）、次氯酸钠 乙酸溶液、磷酸溶液等八类腐蚀品。



底盘配置：东风天锦D560驾驶室，法士特9档变速箱， 速比4.875，康明斯D6.7NS6B320发动机， 4.5/4.5/13/13前后桥，295/80R22.5 18PR轮胎，双层车架280x80X (8+4),铝合金350升油箱，原厂空调，气囊座椅，防爆胎，车道偏离提醒，胎压监测，EBS，行驶记录仪，ESC。



上装标配：严格按照公告尺寸制作，罐体采用Q235优质碳钢板材，筒体4.2mm厚，封头5mm厚，罐体内衬16mm线型低密度聚乙烯（PE7042），罐顶配全塑人孔盖，铁质保护箱，一个真空阀，玻璃格栅走道，一个DN100不锈钢气动衬氟紧急切断阀带语音报警装置，后尾部左右自流采用钢衬塑管道配DN80衬四氟球阀与全塑出料口，全塑卸料保护箱，一个控制箱，一个工具箱，两根PVC炮筒带卸料软管，升降护栏，后爬梯，两个灭火器。

选装部分：化工泵、衬塑厚度、阀门型号、人孔盖、呼吸阀/真空减压阀/安全阀、5公里紧急切断系统。

整车技术参数
车辆名称:	腐蚀性物品罐式运输车	公告批次:	349
产品商标	卡特利牌	产品号
车辆型号:	HTT5320GFWDF6	目录序号:	(十七)206
燃油:		免征:
免检:		发布日期:	20211105
总质量	32000(Kg)	容积:	18.11
额定载质量	19200(Kg)	整备质量	12670(Kg)
外形尺寸	11400×2550×3450(mm)	货厢尺寸	××(mm)
额定载客	(人)	准拖挂车总质量	(kg)
驾驶室:		前排乘客:	2(人)
防抱死系统:	有	载质量利用系数
接近角/离去角:	19/14(°)	前悬/后悬:	1400/2305(mm)
轴数:	4	轴距:	1995+4350+1350(mm)
轴荷:	6500/6500/19000(二轴组)	最高车速:	80(km/h)
其它	随底盘选装驾驶室,选装标识,选装铁制卸料箱。该车适用于危险品运输,运送危险货物车辆类型为:AT型,类项号:8。装运介质最大密度1060kg/立方米,罐体总容量19立方米,罐体有效容积18.11立方米,罐体外形尺寸(长×外直径) (mm):8402×φ1800。侧防护采用Q235,螺栓连接。后防护采用Q235,焊接连接。后防护截面高度尺寸120mm,截面宽度尺寸60mm,下边缘离地高度450mm。该车安装具有卫星定位功能的行驶记录仪;装备限速装置,限速80km/h;排气管前置;前轴装备盘式制动器;后轴装备空气悬架;转向轮安装爆胎应急防护装置;ABS系统生产厂家/型号:EBS5/东科克诺尔商用车制动系统(十堰)有限公司;EBS型号/企业:EBS5/东科克诺尔商用车制动系统(十堰)有限公司。采用1995+4350+1350mm轴距底盘。该车可选装ETC车载装置。发动机/油耗值(L/100km)对应关系为:D6.7NS6B320/37.6。
底盘技术参数
底盘型号	DFH1320E	底盘企业:	东风商用车有限公司
轮胎数	12	弹簧片数:	3/3/-/-,4/4/-/-
轮胎规格:	295/80R22.5 18PR	传动型式:
前轮距:	1998/1998,2015/2015	后轮距:	1860/1860,1880/1880
底盘排放标准:	GB17691-2018国Ⅵ
燃料种类:	柴油	油耗:	37.6
发动机型号	发动机生产企业	排量(ml)	功率(kw)
D6.7NS6B320	东风康明斯发动机有限公司	6700	231
标识企业:	道明光学股份有限公司,3M中国有限公司	Vin车辆识别代码:	LGAX6D65×××××××××
